產品概述

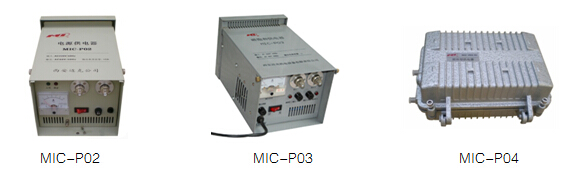

MIC-P02/P03/P04系列室外型電源供給器是專為有線電視網絡中的放大器、光接收機等設備集中供電而設計生產的。本產品由電源變壓器、電源插入器和過流過壓保護電路三大部分組成，可單向、雙向供電。當負載短路或過載時，能自動報警、指示，同時自動切斷輸出，防止故障擴大；當負載故障排除后，供電器自動恢復正常工作狀態。
性能特點
◆ 采用合金殼體或鑄鋁外殼，野外防雨型結構；
◆ 具有智能過載保護功能，過載故障排除后自動恢復供電；
◆ 采用高效率環型變壓器；可單向、雙向供電；
◆ 三點平衡式10kA防雷保護電路；
◆ 內置插入器，輸出采用5/8鋁制法蘭盤；
◆ U型抱箍安裝設計，方便固定；
◆ 普通型或磁飽和式可選。
技術參數
|
A、P02供電器 |
項目 | 單位 | 性能參數 | |||
| MIC-P02-3A | MIC-P02-6A | MIC-P02-10A | MIC-P02-15A | |||
| 輸入電壓 | V | AC220±15% | ||||
| 輸出電壓 | V | AC60±5% | ||||
| 輸出電流 | A | 3.0 | 6.0 | 10.0 | 15.0 | |
| 保護電流 | A | ≥3.5 | ≥6.5 | ≥10.5 | ≥15.5 | |
| 重量 | kg | 7.2 | 8.4 | 10.0 | 14.3 | |
|
B、電源插入器 |
頻率范圍 | 插入損耗 | 反射損耗 | 載流量 |
| 5-550MHz | ≤1.0dB | ≥16dB | 10A/每個端口 | |
| 550-1000MHz | ≤1.2dB | ≥12dB |
|
A、P03供電器 |
項目 | 單位 | 性能參數 | |||
| 輸入電壓 | V | AC176～242 | AC160～260 | |||
| 輸出電壓變化率 | % | ≤±3 | ≤±5 | |||
| 輸出電壓 | V | AC60 | ||||
| 輸出電壓偏差 | % | ±3 | ||||
| 輸出電流 | A | 3 | 6 | 10 | 15 | |
| 保護方式 | 自動短路保護~220V≤額定輸出電流的1.5倍 | |||||
| 重量 | kg | 9.6 | 13.0 | 21.2 | 22.8 | |
|
B、電源插入器 |
頻率范圍 | 插入損耗 | 反射損耗 | 載流量 | 隔離度 |
| 5-550MHz | ≤1.0dB | ≥16dB | 15A/每個端口 | ≥70dB | |
| 550-1000MHz | ≤1.2dB | ≥12dB |
|
A、P04供電器 |
項目 | 單位 | 性能參數 | ||
| MIC-P04-3A | MIC-P04-6A | MIC-P04-10A | |||
| 輸入電壓 | V | AC220±15% | |||
| 輸出電壓 | V | AC60±5% | |||
| 輸出電流 | A | 3.0 | 6.0 | 10.0 | |
| 保護電流 | A | ≥3.5 | ≥6.5 | ≥10.5 | |
| 重量 | kg | 5.0 | 6.0 | 7.2 | |
|
B、電源插入器 |
頻率范圍 | 插入損耗 | 反射損耗 | 載流量 |
| 5-550MHz | ≤1.0dB | ≥16dB | 10.5A/每個端口 | |
| 550-1000MHz | ≤1.2dB | ≥12dB |
