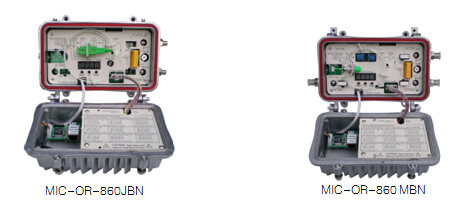

MIC-OR-860J(M)BN系列野外型光接收機是邁克公司轉為FTTX有線網絡推出的一款實用型光接收機；本機采用砷化鎵MMIC電路與放大模塊優化組合，按鍵選擇AGC/MGC功能，在輸入光功率-8～+2dBm時，輸出電平保持不變，具有極高的性能指標；使得CATV網絡工程調試變得格外方便； 它是當今構建FTTX有線電視網絡的最理想機型。


 性能特點

◆ 1310nm和1550nm雙窗口單模光纖接收；

◆ 單片機控制AGC/MGC狀態及輸出電平；

◆ RF輸出電平，增益和斜率可調,也可遠程網絡監控；

◆ 高響應的PIN光電轉換器，保證了整機優異的CNR指標；

◆ 每個端口均設有AC60V供電LED指示燈，方便使用；

◆ 完善的浪涌抑制電路，可有效預防浪涌沖擊和雷擊；

◆ 設有AC60V獨立供電端口，使用方便；

◆ 優質鑄鋁外殼，防塵、防水、屏蔽性及散熱性能好，安裝方便；

◆ 可選裝符合SCTE HMS標準的網管應答器組件，實時對光接收機的工作狀態、性能參數進行遠端監控。

技術參數

產品型號	MIC-OR-860JBN	MIC-OR-860MBN
光 學 部 分 參 數
接收光功率	dBm	-8～+2
建議接收光功率	dBm	-6～0
光反射損耗	dBm	≥45
接收光波長	nm	1290～1600
光纖類型	-	單模
AGC功能	-	光控AGC
光連接器形式	-	FC/APC或SC/APC(用戶指定)
光 鏈 路 性 能
光鏈路載噪比C/N	dB	≥51（-1dBm接收，59路PAL-D，10km光纖）
光鏈路載波組合三階差拍比 C/CTB	dB	≥65（-1dBm接收，59路PAL-D，10km光纖）
光鏈路載波組合二階差拍比 C/CSO	dB	≥60（-1dBm接收，59路PAL-D，10km光纖）
射 頻 參 數
頻率范圍	MHz	45～862/1000
帶內平坦度	dB	±0.75
標稱射頻輸出電平	dBμV	≥108	≥106
最大射頻輸出電平	dBμV	≥110	≥106
射頻輸出阻抗	Ω	75
衰減調節范圍	dB	0～14	0～20
均衡調節范圍	dB	0～14	0～18
輸出反射損耗	dB	≥16
RF輸出端口	個	2
一  般  特  性
電源供電	V	AC35～90或AC110～265（47～63Hz）
網管配置	-	Ⅱ類（默認預留）
光功率顯示方式	-	四位LED高亮數碼顯示
工作溫度	℃	-40～+60
儲存溫度	℃	-40～+65
相對濕度	％	最大90％無冷凝
機器功耗	W	16.8（Max）	16.0（Max）
外形尺寸	mm	240×150×110
