產品概述
NDS3542L系列多路高清圖文編碼器是廣告級多媒體編碼器。該系列設備可支持4-24路高清HDMI輸入，可對輸入的高清節目同時進行MPEG-4 AVC/H.264編碼。該設備支持OSD功能，可在每路編碼視頻中插入圖片、二維碼、字幕等信息。用戶可通過Web網管系統對設備進行操作。該設備具有集成度高、運營成本低的特點，非常適用于酒店、賓館、商場、醫院、會所、醫院、浴場等數字電視系統。
主要特性
支持字幕滾動，圖片及二維碼疊加，添加LOGO字母和符號等，可以在電視屏幕任意地方顯示
可調坐標1920X1080，字體大小、顏色分辨率可調
編碼均支持OSD功能
支持圖文定時顯示功能，多張圖片可輪流顯示
支持圖文設置完成立即生效，無需重啟
支持對單獨音頻信號進行編碼?
支持8路/12路/16路/20路/24路HDMI輸入
支持MPEG-4 AVC/H.264格式視頻編碼
支持MEPG-1 Layer2格式音頻編碼
支持128路SPTS或1路MPTS輸出（UDP、RTP協議）
支持PSI/SI編輯和插入
支持PCR校正
支持Web網絡管理
技術指標
|
輸入
|
8路/12路/16路/20路/24路HDMI
|
|
輸出
|
1路MPTS或8路、12路、16路、20路、24路SPTS輸出，UDP、RTP協議
|
|
視頻編碼
|
編碼格式
|
MPEG-4 AVC/H.264
|
|
輸入接口
|
8路/12路/16路/20路/24路HDMI
|
|
分辨率
|
輸入：1920×1080@50i,1920×1080@50p,1920×1080@59.94i，1920×1080@59.94p，
1920×1080@60i，1920×1080@60p，1280×720@50p，1280×720@59.94p，1280×720@60p，
720×576@50i， 720×576@59.94i，720×480@60i
|
|
輸出：
1920×1080@25p,1920×1080@29.97p,1920×1080@30p,1280×720@25p,
1280×720@29.97p,1280×720@30p, 720×576@25p,720×480@29.97p,720×480@30p
|
|
碼率
|
1Mbps~13Mbps（每個通道）
|
|
碼率模式
|
CBR、VBR
|
|
音頻編碼
|
編碼格式
|
MPEG1 Layer2
|
|
采樣率
|
48KHz、44.1KHz
|
|
比特率
|
64kbps,128Kbps,192kbps,224kbps,256kbps,320kbps,384kbps
|
|
系統
|
支持網絡升級
|
|
中文/英文操作界面
|
|
通用
|
尺寸(長×寬×高)
|
450mm×440mm×44mm
|
|
溫度范圍
|
0~45℃(工作)；-20~80℃(存儲)
|
|
電源需求
|
AC 100~240V，50/60Hz
|
|
功耗
|
70W
|

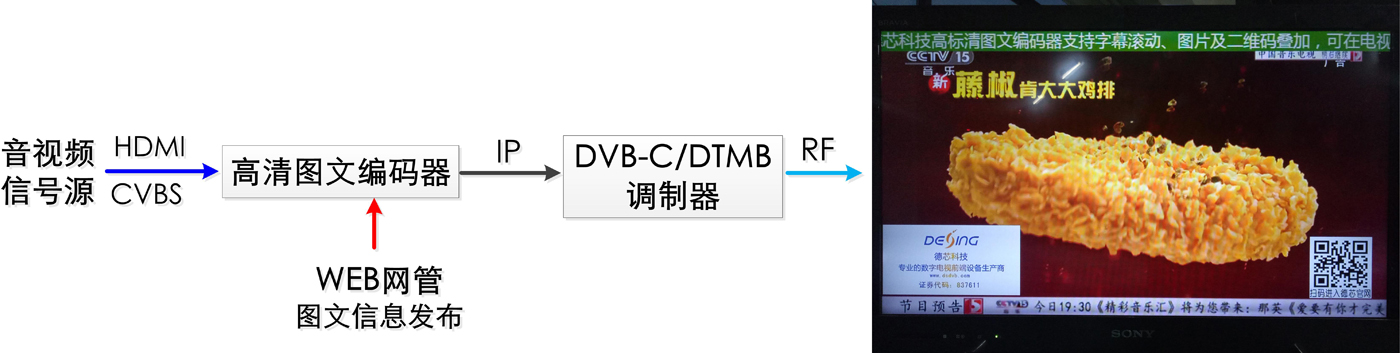

應用示例
|
