產品概述
  DX3214A 4路標清圖文編碼器是德芯科技自主研發的專業標清音/視頻編碼器。支持MPEG-2視頻格式編碼和MPEG-1 Layer2音頻格式、AC3音頻格式編碼。該設備配備了4路CVBS輸入，4組非平衡立體聲音頻輸入，可同時對4路標清節目編碼。該設備支持OSD功能，可在每路編碼視頻中插入圖片、二維碼、字幕等信息?？赏ㄟ^Web網管系統對設備進行操作。該設備高集成度、低成本的特點，非常適用于酒店、會所、醫院、浴場等數字電視系統。

主要特性

?支持MPEG-2視頻編碼，先進的視頻預處理
  支持MPEG-1 Layer2，AC3音頻編碼
?支持4路CVBS視頻輸入
?支持4組非平衡立體聲輸入
?4路編碼都支持OSD功能
?支持字幕滾動，圖片及二維碼疊加，添加LOGO字母和符號等，可以在電視屏幕任意地方顯示
  可調坐標720X576，字體大小、顏色分辨率可調
?支持圖文定時顯示功能，多張圖片可輪流顯示
?支持圖文設置完成立即生效，無需重啟
?支持對單獨音頻信號進行編碼
?支持PAL，NTSC兩種標清視頻制式
?支持IP輸出支持1路MPTS和4xSPTS
?支持Web網絡管理，網絡升級



技術指標



輸入	4路CVBS視頻輸入
	4組非平衡立體聲(CVBS)輸入
視頻	分辨率	720×480@60i，720×576@50i
	編碼	MPEG-2
	碼率	0.8Mbps~8Mbps(每個通道)
	視頻預處理	去隔行，降噪，銳化
音頻	編碼	MPEG-1 Layer 2，AC3
	采樣率	48KHz
	采樣精度	24-bit
	碼率	64Kbps~384Kbps(每個通道)
輸出	IP輸出1xMPTS和4xSPTS，UDP協議， 100M網口
系統	簡體中文/英文操作界面（Web）
	支持網絡升級
通用	尺寸(寬x長x高)	328 mm×482mm×44mm
	溫度范圍	0~45℃(工作)；-20~80℃(儲存)
	電源	AC 100~240V±10%，50/60Hz
	功耗	< 25W

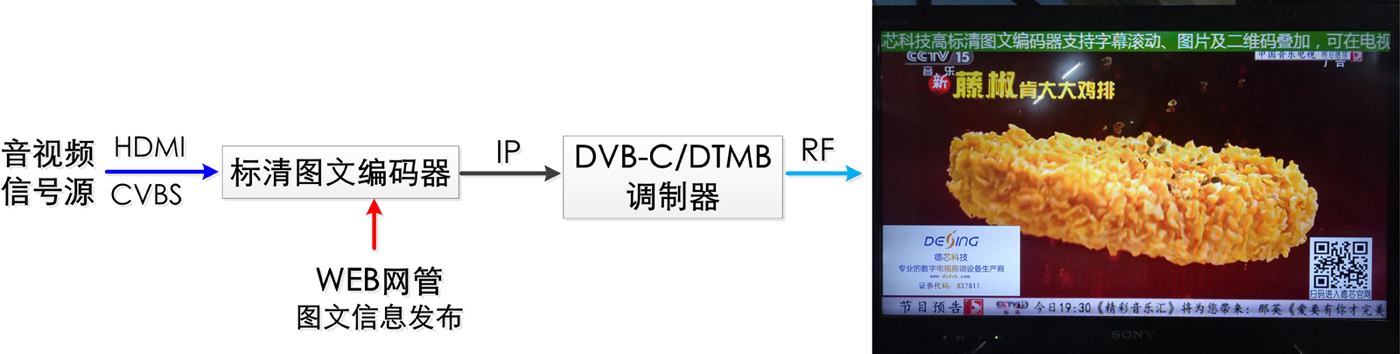

 應用示例
