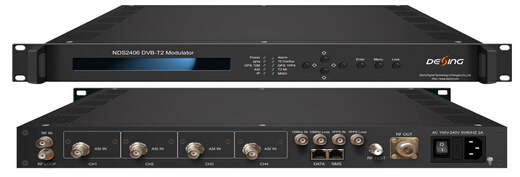

NDS2406 DVB-T2調制器完全遵守DVB-T2（EN302 755）標準. 它采用最先進的編碼和調制技術，高效的利用地面頻譜資源，從而為固定，移動和便攜設備提供穩定、可靠的接收信號。與DVB-T相比，在相近信噪比（CNR）條件下，其信道容量最少可增加30%。NDS2406  DVB-T2 調制器支持模式A（single-PLP ） 和模式B（multi-PLP 、此模式可選） ，支持T2-MI接口。

 該調制器可廣泛用于數字電視廣播系統組建，為DVB-T2機頂盒和科學研究實驗室提供良好、穩定的信號。同時還支持遠程網絡升級和控制，支持按鍵操作和LCD液晶顯示。


功能特點

 ?完全符合 EN302 755 標準

? 4 路ASI 輸入 (1路輸入，3路備份)

? 支持1路IP輸入 (UDP協議)

? 10MHz 輸入/環出, 1PPS 輸入/環出

? DVB-T2 RF 輸出

? 支持單頻網和多頻網

? 支持single PLP 和 multi-PLP (可選)

? 支持多入單出MISO和單入單出SISO

? 支持 QPSK/16QAM/64QAM/256QAM調制 (正?；蛐D)

? 支持流格式: TS 流(模式A) 或 T2-MI (可選)

? 優異的輸出性能， MER>43dB, 帶肩比>56dB

? 輸出信號帶寬: 5M, 6M, 7M, 8M

? 支持多頻網MFN 和單頻網SFN (可選) 工作模式

? 支持線性和非線性數字預失真 （DPD）

? RF 輸出電平: -25~+3 dBm, 0.1db 步進

? 采用高精度恒溫晶體振蕩器，高達0.1ppm的穩定性

? 支持在線升級和WEB網絡管理系統

? 支持LDPC+BCH信道編碼

? 支持按鍵操作和LCD液晶顯示


技術參數

輸入	T2-MI 輸入（ASI 或 IP）	100 Mbps 以太網口----NDS2406
		1000 Mbps 以太網口----NDS2406A
	4 路 ASI輸入和1路IP輸入（UDP）
	10MHz 參考時鐘輸入和環路輸出，BNC接口
	1PPS 輸入和環出, BNC 接口
調制	標準調制標準	EN302 755
	工作模式	模式 A: single-PLP;  模式 B: multiple-PLP (可選)
	信道編碼 PLP	QPSK, 16QAM, 64QAM, 256QAM (正?；蛐D)
	調制星座	BCH+LDPC
	后信令L1 星座	BPSK, QPSK, 16QAM, 64QAM
	FEC 長度	短(16K), 正常 (64K)
	FEC編碼碼率	1/2, 3/5, 2/3, 3/4, 4/5, 5/6
	導頻模式	PP1 - PP8
	保護間隔	1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
	FFT 模式	1k, 2k, 4k，8k, 16k, 32k (正?；驍U展)
	帶寬	5M, 6M, 7M, 8M
	工作模式	MFN, SFN (可選)
RF 輸出	連接器	N 型, 50Ω輸出阻抗
	RF 輸出范圍	30~999.999999Mhz, 1hz 步進
	輸出電平衰減	-25~+3 dBm, 0.1db 步進
	MER > 43db	帶肩比 >56dB
系統	LCD 顯示,按鍵或網絡管理
	支持軟件在線升級
環境	尺寸 (W*L*H)	482mm×410mm×44mm
	約重	4.8kg
	溫度	0~45℃(工作),-20~80℃(儲存)
	電源	AC 220V±10%,50/60Hz
	功耗	34W
