眾所周知，低頻段一直以來就是通信領域的“兵家必爭之地”。低頻段頻譜具有傳播損耗低、覆蓋范圍廣、穿透能力強、網絡部署成本低等特點，是全球公認的公眾移動通信“黃金”頻段。
經過多年的頻譜劃分與重耕，目前運營商的低頻段頻譜劃分情況大致如下：
 700MHz頻段：此前一直用于廣播電視業務，后來工信部將702-798MHz頻段頻率使用規劃調整用于移動通信系統，并將703-743/758-798MHz頻段規劃用于頻分雙工（FDD）工作方式的移動通信系統。
中國廣電推動3GPP通過了n28頻段擴頻提案，將R15中的2x20MHz擴展到R16的2x30MHz/40MHz，至此，700MHz成為5G非常重要的頻段。
 800MHz頻段：3GPP定義為Band5，完整范圍為824-849/869-894MHz，中國電信獲批825-835/869-880MHz部分，最初獲批用于部署CDMA，隨著CDMA的退網，該頻段現在用來部署LTE FDD，是電信4G廣覆蓋主力頻段。目前800M重耕擴頻15M，應用于5G。
 900MHz頻段：3GPP定義為Band8，完整范圍是880~915/925~950MHz，中國移動獲得的是889~904/934~949MHz部分，最初獲批用于部署GSM，現在用于部署GSM、NB-IoT、LTE FDD三種網絡。
在該頻段，聯通獲批的部分是904-915/949-960MHz，共11MHz，此前在該頻段同時部署了2G/3G/4G以及NB-IoT物聯網。

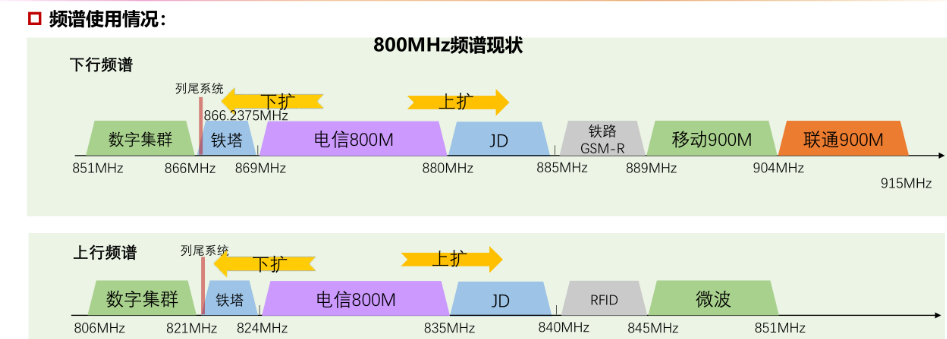

中國電信CDMA，鐵路GSM-R,中國移動GSM，中國聯通現網頻譜圖：

近期，隨著中國電信的頻率上擴至15MHz的應用，下行頻率869-884.01MHz對鐵路GSM-R的885-889和移動的889-904產生了干擾。
合肥方中科技對干擾進行了理論分析和現網驗證，結合多年來的抗干擾經驗和現網驗證結果，給出了干擾協調處理解決方案：
1，移動GSM產生干擾的成因

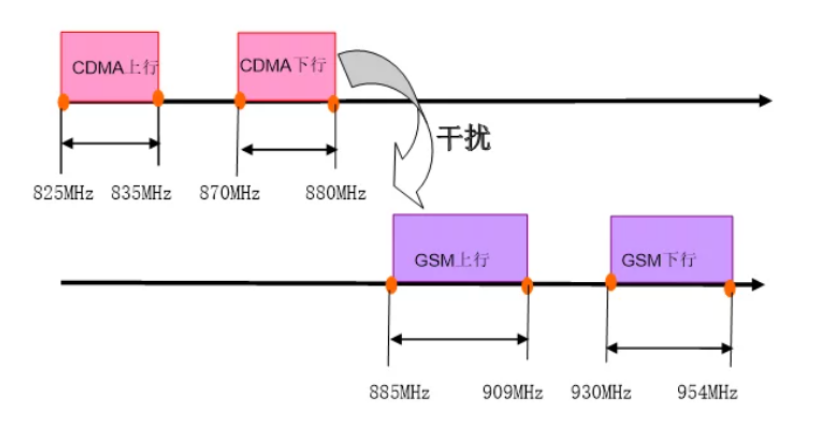

中國移動GSM900M工作頻率范圍上行：889-904MHz（部分區域885開始）下行：934-949MHz（部分區域930開始）中國電信的CDMA800M工作頻率范圍上行：824-839MHz，下行：869-884MHz。

2，根據干擾的性質，干擾主要可定義為雜散干擾、互調干擾和阻塞干擾三種
（1）雜散干擾
CDMA發射信號直接或通過交調等方式間接作為帶內噪聲作用于GSM接收機上，造成GSM接收機靈敏度下降。
發射濾波器的滾降特性（任何濾波器都不可能是理想的階躍方式），導致CDMA系統存在一定的帶外輻射，這就是我們所說的發射雜散。
當這種干擾信號的電平超過GSM系統的接收靈敏度時，會導致其接收靈敏度、信噪比以及QoS等下降。
（2）互調干擾
當有多個不同頻率的信號加載到非線性器件時，非線性變換將產生許多組合頻率信號，其中一部分可能落在接收機帶內，造成對有用信號的干擾，該干擾就是互調干擾。
（3）阻塞干擾
任何接收機都有一定的接收動態范圍，當接收功率超過接收動態允許的最大功率電平時，會導致接收機飽和阻塞。阻塞會導致接收機無法正常工作，長時間的阻塞還可能造成接收機的永久性性能下降。
3，干擾分析結論：
電信800M對鐵路和移動的900M產生干擾確定為阻塞干擾。
在GSM接收端，放大器有個線性動態范圍，在這個動態范圍內，放大器輸出功率隨輸入功率線性增加，這兩個功率之比就是功率增益G，其輸入功率低于所預計的值。
通常把增益下降到比線性增益低1db時的輸出功率定義為1db壓縮點。相應的，此時的輸入功率定義為1db壓縮點。為了防止接收機過載，從干擾基站接收到的載波功率要低于它的1db壓縮點。
如果被干擾設備的濾波器帶外抑制性能不夠，強信號落入到GSM接收機上，使接收機干擾飽和，從而引起阻塞干擾的發生。
4，現網濾波器安裝驗證

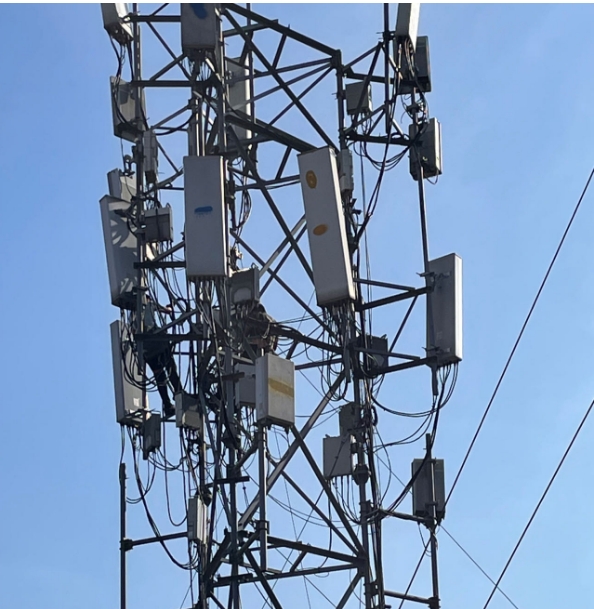

下圖為合肥方中科技在安徽合肥市區電信，移動，聯通同址共享鐵塔的濾波器現場安裝圖片，900MHz干擾完美解決。
特別鳴謝：中國電信和中國移動在我們?yōu)V波器產品研發，產品驗證，試點數據采集方面提供的大力配合支持！


5， 根據我們多年來的實際抗干擾經驗給出了干擾協調解決方案：
針對上述幾種網間干擾，解決900M阻塞干擾可根據實際情況綜合采用以下幾種抗干擾措施：
●在CDMA發射天線與GSM接收天線之間保證足夠的空間隔離；實踐證明，農村地區的大部分干擾可以通過平臺調整予以解決。
●調整CDMA發射天線掛高和天線的傾角或水平方向角；但平臺調整會使電信的覆蓋范圍相對降低，也會使得用戶感知和體驗不友好。
●在移動GSM基站側安裝抗干擾帶通濾波器。對接收帶外發射信號進行抑制，方可徹底解決移動GSM接收機的阻塞干擾；
1，抗阻塞干擾濾波器唯有安裝在移動設備側，才能有效解決干擾。并且電信基站在不降低發射功率及平臺調整，不下調天線高度情況下，實現同址同塔共建共享。
2，抗阻塞干擾濾波器應具有良好的帶外抑制特性，其插入損耗，駐波比等指標應滿足技術規范要求。
3，在實際的工程實施中，應根據具體情況，逐一分析判斷基站的干擾原因，采用不同的的方法或以組合拳的方式來加以解決干擾。
